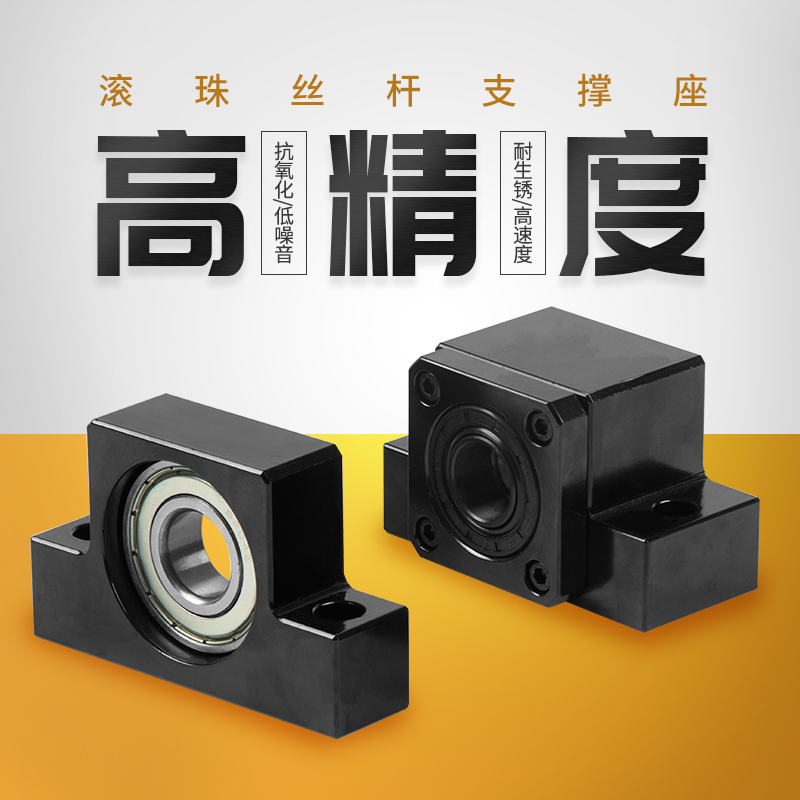

固定端 支撐端可單賣，也可以整套購買

滾珠絲桿支撐座安裝方法：
(1)將固定側安裝到螺桿上。
(2)將固定側插入，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。
(3)支撐側軸承用止動環固定到螺桿軸上，并裝入支撐側支撐座。
注1：請勿將支撐單元拆解。
注2：螺桿軸插入支撐單元時，注意請不要將油密封墊片的凸緣球翻。
注3：用內六角固定螺栓壓緊墊塊時，為防止松弛請將內六角固定螺栓涂上粘結劑後再擰緊。
另外在嚴酷的條件下使用時，還必須采取措施防止其他零部件的松池。

工作臺程基座上的安裝
(1)使用支座把滾珠螺桿螺帽安裝在工作臺時，將螺帽插入支座并暫時擰緊。
(2)將固定側暫時擰緊到基座上。這時，請將工作臺靠近固定側支撐單元并對準軸中心，調整工作臺使基能平滑移動。
    ◎以固定側為基準時，請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙。
    ◎以工作臺為基準時，用薄墊片調整（角型支撐單元用）、或?qū)⒙菝蓖獗砻媾c安裝部內面之間留一定間隙（圓型支撐座用）進行調整。
(3)將工作臺靠近固定側支撐單元，并對準軸中心，使工作臺往返數次，一直調整到螺帽整個行程都能平滑運動，并暫時將支撐座擰緊在基座上。確認精度及完全擰緊支撐單元
    ◎用千分表一邊測試滾珠螺桿軸端的擺動及軸向間隙，一邊按順序完全擰緊滾珠螺桿的螺帽、螺帽支座、固定側、支撐側。

與電機的連接：
(1).將電機支座安裝到基座上。
(2).用聯軸節將電機與滾珠螺桿連接起來。(注意安裝精度)
(3).請注意進行充分的試車運行。
